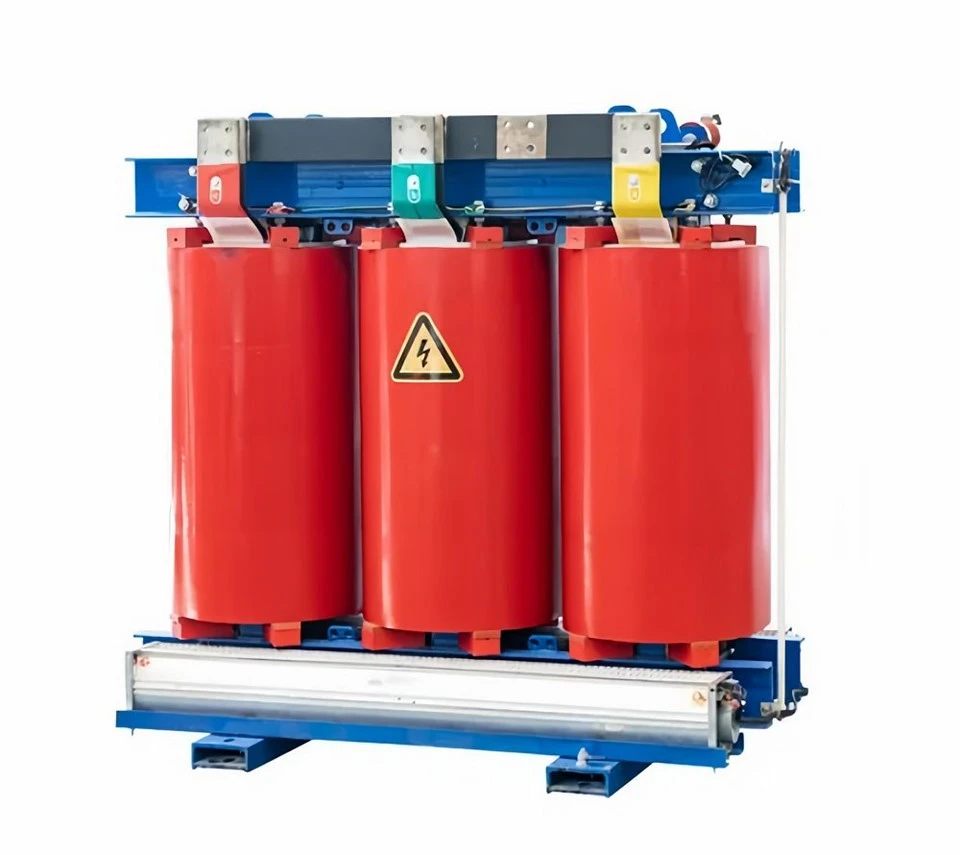

Die Frequenz ist ein grundlegender elektrischer Parameter, der den Betrieb von Trockenleistungstransformatoren in Industriequalität erheblich beeinflusst. Als Lieferant vonTrockener Leistungstransformator in IndustriequalitätUm unseren Kunden optimale Produkte und Lösungen anbieten zu können, ist es wichtig zu verstehen, wie sich die Frequenz auf diese Transformatoren auswirkt.
1. Grundprinzipien des Transformatorbetriebs und der Frequenz
Ein Trockentransformator arbeitet nach dem Prinzip der elektromagnetischen Induktion. Wenn ein Wechselstrom (AC) durch die Primärwicklung fließt, erzeugt er ein sich änderndes Magnetfeld. Dieses Magnetfeld induziert dann eine Spannung in der Sekundärwicklung. Das Verhältnis zwischen Primär- und Sekundärspannung wird durch das Windungsverhältnis der Wicklungen bestimmt.
Dabei spielt die Frequenz eine entscheidende Rolle. Der magnetische Fluss im Transformatorkern steht in direktem Zusammenhang mit der angelegten Spannung und Frequenz. Gemäß dem Faradayschen Gesetz der elektromagnetischen Induktion ist die induzierte Spannung in einer Spule proportional zur Änderungsrate des magnetischen Flusses. In einem Transformator wird die magnetische Flussdichte (B) im Kern durch die Formel angegeben:
[B=\frac{V}{4,44fN A}]
Dabei ist V die angelegte Spannung, f die Frequenz, N die Anzahl der Windungen in der Wicklung und A die Querschnittsfläche des Kerns.
2. Einfluss der Frequenz auf Kernverluste
Kernverluste in einem Transformator bestehen aus Hystereseverlusten und Wirbelstromverlusten.
Hystereseverluste
Durch die wiederholte Magnetisierung und Entmagnetisierung des Transformatorkerns entstehen Hystereseverluste. Der Hystereseverlust (Ph) ergibt sich aus der Formel:
[P_h = k_h f B_{max}^n]
Dabei ist (k_h) eine auf das Kernmaterial bezogene Konstante, f die Frequenz, (B_{max}) die maximale magnetische Flussdichte im Kern und n ein Exponent, der typischerweise zwischen 1,6 und 2 liegt.
Mit zunehmender Frequenz nimmt auch die Anzahl der Magnetisierungs-Entmagnetisierungszyklen pro Sekunde zu. Dies führt zu einer Erhöhung der Hystereseverluste. Bei Trockenleistungstransformatoren in Industriequalität können höhere Hystereseverluste zu einer erhöhten Wärmeerzeugung führen, was möglicherweise bessere Kühlmechanismen erfordert, um die Temperatur des Transformators innerhalb sicherer Grenzen zu halten.
Wirbelstromverluste
Wirbelstromverluste werden durch die im Kern induzierten Kreisströme aufgrund des sich ändernden Magnetfelds verursacht. Der Wirbelstromverlust (Pe) ergibt sich aus der Formel:
[P_e=k_e f^2 B_{max}^2 t^2]
Dabei ist (k_e) eine auf das Kernmaterial bezogene Konstante, f die Frequenz, (B_{max}) die maximale magnetische Flussdichte und t die Dicke der Kernbleche.
Da Wirbelstromverluste proportional zum Quadrat der Frequenz sind, kann eine Erhöhung der Frequenz zu einem erheblichen Anstieg dieser Verluste führen. Um Wirbelstromverluste zu verringern, bestehen Transformatorkerne aus laminierten Materialien. Allerdings können höhere Frequenzen auch bei Laminierungen zu erheblichen Wirbelstromverlusten führen, die den Wirkungsgrad des Transformators verringern.
3. Einfluss der Frequenz auf die Transformatorimpedanz
Die Impedanz eines Transformators ist ein wichtiger Parameter, der seine Leistung beeinflusst, insbesondere im Hinblick auf Spannungsregelung und Kurzschlussstrom. Die Impedanz eines Transformators besteht aus zwei Komponenten: Widerstand und Reaktanz.
Die Reaktanz der Transformatorwicklungen ist hauptsächlich auf den induktiven Effekt zurückzuführen. Die induktive Reaktanz (XL) ergibt sich aus der Formel:
[X_L = 2\pi fL]
Dabei ist f die Frequenz und L die Induktivität der Wicklung.
Mit zunehmender Frequenz nimmt auch der induktive Blindwiderstand zu. Diese Impedanzänderung kann verschiedene Auswirkungen auf den Betrieb des Transformators haben. Beispielsweise kann in einem Stromnetz eine höhere Impedanz unter Lastbedingungen zu einem größeren Spannungsabfall führen, was sich auf die Spannungsregelung des Transformators auswirkt.
4. Frequenz- und Isolationsanforderungen
Die Frequenz der angelegten Spannung kann sich auch auf die Isolationsanforderungen eines Trockentransformators in Industriequalität auswirken. Bei höheren Frequenzen nimmt die dielektrische Belastung der Isolationsmaterialien zu. Dies liegt daran, dass die Spannungsänderungsgeschwindigkeit höher ist, was zu stärkeren elektrischen Feldern innerhalb der Isolierung führen kann.
Für10-kV-Hochspannungs-TrockentransformatorUnd11-kV-TrockenverteilungstransformatorEine ordnungsgemäße Isolierungskonstruktion ist von entscheidender Bedeutung, um einen Isolationsausfall zu verhindern. Höhere Frequenzen erfordern möglicherweise die Verwendung von Isoliermaterialien mit besseren dielektrischen Eigenschaften und höheren Durchbruchspannungen.
5. Frequenz- und Transformatordesign
Das Transformatordesign muss basierend auf der Betriebsfrequenz optimiert werden. Bei Transformatoren, die mit unterschiedlichen Frequenzen arbeiten, müssen möglicherweise das Kernmaterial, die Wicklungskonstruktion und das Kühlsystem angepasst werden.
Auswahl des Kernmaterials
Unterschiedliche Kernmaterialien haben bei verschiedenen Frequenzen unterschiedliche magnetische Eigenschaften und Verlusteigenschaften. Für Niederfrequenzanwendungen wird aufgrund seiner relativ geringen Kosten und guten magnetischen Eigenschaften häufig Siliziumstahl verwendet. Für Hochfrequenzanwendungen sind jedoch möglicherweise Materialien wie Ferrit besser geeignet, da sie bei hohen Frequenzen geringere Kernverluste aufweisen.
Wickeldesign
Die Anzahl der Windungen in den Wicklungen und der Drahtquerschnitt müssen sorgfältig auf der Grundlage der Frequenz ausgewählt werden. Bei höheren Frequenzen wird der Skin-Effekt stärker ausgeprägt. Der Skin-Effekt führt dazu, dass der Strom hauptsächlich in der Nähe der Oberfläche des Leiters fließt, wodurch der effektive Widerstand der Wicklung erhöht wird. Um die Auswirkungen des Skin-Effekts zu verringern, können in Hochfrequenztransformatoren Litzen oder Litzen verwendet werden.
Kühlsystem
Wie bereits erwähnt, können höhere Frequenzen zu erhöhten Kernverlusten und Wärmeentwicklung führen. Daher muss das Kühlsystem des Transformators für die Bewältigung der zusätzlichen Wärme ausgelegt sein. Für Trockenleistungstransformatoren in Industriequalität müssen Luftkühlungs- oder Zwangsluftkühlsysteme möglicherweise für den Hochfrequenzbetrieb aufgerüstet oder optimiert werden.
6. Praktische Überlegungen bei unterschiedlichen Frequenzanwendungen
In den meisten industriellen Anwendungen beträgt die Standardfrequenz 50 Hz oder 60 Hz. Es gibt jedoch einige spezielle Anwendungen, bei denen Transformatoren mit unterschiedlichen Frequenzen betrieben werden müssen.
Frequenzumrichter (VFDs)
VFDs werden verwendet, um die Drehzahl von Elektromotoren zu steuern, indem sie die Frequenz und Spannung der dem Motor zugeführten Energie variieren. In VFD-Systemen verwendete Transformatoren müssen für die Verarbeitung eines breiten Frequenzbereichs ausgelegt sein. Die von VFDs erzeugten nicht-sinusförmigen Spannungswellenformen können auch zusätzliche Oberwellen verursachen, was den Betrieb des Transformators weiter erschwert.
Luft- und Raumfahrt- und Militäranwendungen
In Luft- und Raumfahrt- und Militäranwendungen müssen Transformatoren möglicherweise mit Frequenzen betrieben werden, die über den industriellen Standardfrequenzen liegen. Für diese Anwendungen müssen Transformatoren leicht, kompakt und hocheffizient sein. Daher werden häufig fortschrittliche Materialien und Designtechniken eingesetzt, um diese Anforderungen zu erfüllen.
7. Fazit und Aufruf zum Handeln
Zusammenfassend lässt sich sagen, dass die Frequenz einen tiefgreifenden Einfluss auf den Betrieb von Trockenleistungstransformatoren in Industriequalität hat. Es wirkt sich auf Kernverluste, Impedanz, Isolationsanforderungen und das gesamte Transformatordesign aus. Als Lieferant von hoher QualitätTrockener Leistungstransformator in IndustriequalitätWir verfügen über das Fachwissen und die Erfahrung, Transformatoren zu entwickeln und herzustellen, die bei verschiedenen Frequenzen effizient arbeiten können.
Ob Sie ein benötigen10-kV-Hochspannungs-Trockentransformatoroder ein11-kV-TrockenverteilungstransformatorWir können maßgeschneiderte Lösungen anbieten, die auf Ihre spezifischen Frequenzanforderungen zugeschnitten sind. Wenn Sie mehr über unsere Produkte erfahren möchten oder Ihre Transformatoranforderungen besprechen möchten, können Sie sich gerne an uns wenden. Wir sind bereit, Sie bei der Suche nach der besten Transformatorlösung für Ihre industriellen Anwendungen zu unterstützen.
Referenzen
- Grover, FW (1946). Induktivitätsberechnungen: Arbeitsformeln und Tabellen. Dover-Veröffentlichungen.
- Chapman, SJ (2012). Grundlagen elektrischer Maschinen. McGraw – Hill Education.
- Westinghouse Electric Corporation. (1964). Nachschlagewerk zur elektrischen Übertragung und Verteilung. Westinghouse Electric Corporation.
