Als Lieferant von Trockentransformatoren habe ich aus erster Hand gesehen, wie sich die Belastung dieser Transformatoren erheblich auf deren Betrieb auswirken kann. In diesem Blog teile ich einige Erkenntnisse darüber, wie sich unterschiedliche Lasten auf die Leistung von Trockentransformatoren auswirken.
Grundlagen zum Laden verstehen
Bevor wir uns mit den Auswirkungen der Last auf einen Trockentransformator befassen, wollen wir kurz erläutern, was Last bedeutet. Die Belastung eines Transformators ist im Wesentlichen der an ihn gestellte elektrische Bedarf. Sie kann hinsichtlich der Größe (wie viel Strom verbraucht wird) und der Eigenschaften (z. B. ob es sich um eine ohmsche, induktive oder kapazitive Last handelt) variieren.
Einfluss der Lastgröße
Unterlastbedingungen
Wenn ein Trockentransformator unter seiner Nennlast betrieben wird, läuft alles im Allgemeinen reibungslos. Der Transformator läuft effizient, mit minimalen Verlusten und minimalem Temperaturanstieg. Wenn wir zum Beispiel eine habenTrockener Leistungstransformator mit Isolierung der Klasse FWenn der Transformator für eine bestimmte Ausgangsleistung ausgelegt ist und die tatsächliche Last deutlich unter dieser Nennleistung liegt, muss er nicht zu stark arbeiten.
Die Kernverluste, die hauptsächlich auf das magnetische Wechselfeld im Transformatorkern zurückzuführen sind, bleiben unabhängig von der Belastung relativ konstant. Allerdings sind die Kupferverluste, die durch den Widerstand der Transformatorwicklungen verursacht werden, proportional zum Quadrat des Stroms. Bei geringer Last fließt also auch nur wenig Strom durch die Wicklungen, was zu sehr geringen Kupferverlusten führt.
Auch der Betrieb unter Last kann zu einer längeren Lebensdauer des Transformators führen. Da die Isoliermaterialien, die für die ordnungsgemäße Funktion des Transformators von entscheidender Bedeutung sind, weniger beansprucht werden, verschlechtern sie sich langsamer.
Überlastbedingungen
Andererseits kann eine Überlastung eines Trockentransformators zu Problemen führen. Wenn die Last die Nennkapazität des Transformators überschreitet, steigt der Strom in den Wicklungen erheblich an. Da die Kupferverluste proportional zum Quadrat des Stroms sind, steigen sie schnell an. Dies führt zu einem erheblichen Temperaturanstieg im Transformator.

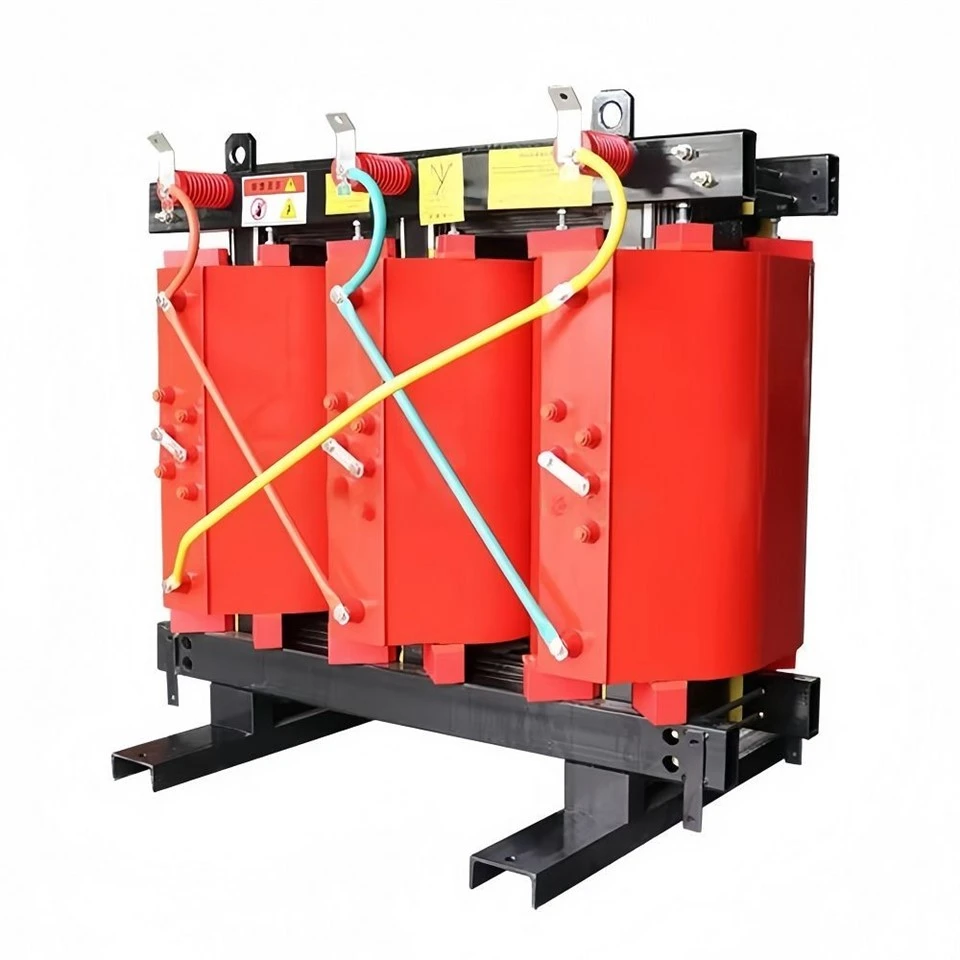

Hohe Temperaturen sind ein großer Feind von Trockentransformatoren. Die Dämmstoffe, wie sie in einemTrockentransformator aus amorpher Legierung, kann sich schneller verschlechtern. Eine Verschlechterung der Isolierung kann zu Kurzschlüssen und anderen elektrischen Fehlern führen und möglicherweise zum Totalausfall des Transformators führen.
Darüber hinaus kann eine Überlastung dazu führen, dass der Transformator mehr Blindleistung aus dem Netz bezieht. Dies verringert nicht nur den Gesamtleistungsfaktor des Systems, sondern belastet auch die gesamte elektrische Infrastruktur zusätzlich.
Auswirkungen von Lasteigenschaften
Widerstandslasten
Widerstandslasten wie Elektroheizungen und Glühlampen sind für Trockentransformatoren relativ einfach zu handhaben. Diese Lasten haben einen Leistungsfaktor nahe eins (dh 1). Da Spannung und Strom bei einer ohmschen Last in Phase sind, muss sich der Transformator nicht mit den Komplikationen der Blindleistung auseinandersetzen.
Der Transformator arbeitet effizient mit ohmschen Lasten, da der Großteil der übertragenen Leistung Wirkleistung ist. Es gibt weniger Verluste im Zusammenhang mit der Blindkompensation, und der Temperaturanstieg im Transformator ist hauptsächlich auf die Kupferverluste zurückzuführen, die durch den tatsächlichen Stromfluss durch die Wicklungen verursacht werden.
Induktive Lasten
Bei induktiven Lasten wie Motoren und Transformatoren selbst verhält es sich anders. Induktive Lasten führen dazu, dass der Strom der Spannung nacheilt, was zu einem niedrigeren Leistungsfaktor führt (normalerweise weniger als 1). Wenn ein Trockenleistungstransformator eine induktive Last versorgt, muss er sowohl Wirkleistung (die nützliche Arbeit verrichtet) als auch Blindleistung (die zur Aufrechterhaltung der Magnetfelder in der induktiven Last erforderlich ist) bewältigen.
Um die Blindleistung zu bewältigen, führen die Wicklungen des Transformators mehr Strom als bei einer ohmschen Last mit der gleichen Wirkleistung. Dadurch erhöhen sich die Kupferverluste und die Temperatur des Transformators. Darüber hinaus kann ein niedriger Leistungsfaktor zu Spannungsabfällen im elektrischen System führen und die Leistung anderer Geräte beeinträchtigen, die an dasselbe Netz angeschlossen sind.
Kapazitive Lasten
Kapazitive Lasten, wie z. B. einige Arten elektronischer Netzteile, sorgen dafür, dass der Strom der Spannung vorauseilt, was ebenfalls zu einem Leistungsfaktor ungleich eins führt. Während kapazitive Lasten in Kombination mit induktiven Lasten manchmal zur Verbesserung des Gesamtleistungsfaktors eines Systems eingesetzt werden können, stellen sie dennoch eine Herausforderung für einen Trockentransformator dar.
Kapazitive Lasten können zu Überspannungen im Transformator führen, insbesondere wenn sie nicht ordnungsgemäß gesteuert werden. Die zu hohe Spannung kann die Isoliermaterialien belasten und das Risiko eines Stromausfalls erhöhen.
Überwachung und Verwaltung der Last
Als Lieferant empfehle ich unseren Kunden immer, die Belastung ihrer Trockentransformatoren genau zu überwachen. Moderne Transformatoren verfügen häufig über eingebaute Sensoren, die Echtzeitdaten zu Temperatur, Strom und Spannung liefern können. Mithilfe dieser Daten können potenzielle Probleme erkannt werden, bevor sie eskalieren.
Zur Bewältigung der Last kann ein Lastabwurf eine wirksame Strategie sein. Wenn sich die Last der Nennkapazität des Transformators nähert oder diese überschreitet, können einige nicht unbedingt erforderliche Lasten vorübergehend abgeschaltet werden, um eine Überlastung zu verhindern. Eine weitere Möglichkeit ist die Installation von Geräten zur Leistungsfaktorkorrektur, insbesondere bei induktiven oder kapazitiven Lasten. Diese Ausrüstung kann dazu beitragen, den Leistungsfaktor zu verbessern, den durch den Transformator fließenden Gesamtstrom zu reduzieren und Verluste zu minimieren.
Last- und Energieeffizienz
Auch die Belastung eines Trocken-Leistungstransformators hat einen erheblichen Einfluss auf dessen Energieeffizienz. Wie bereits erwähnt, weisen unterbelastete Transformatoren möglicherweise geringere Kupferverluste auf, verbrauchen jedoch immer noch eine gewisse Energiemenge für Kernverluste. Diese Verluste sind unabhängig von der Last konstant. Wenn der Transformator also deutlich unter seiner Nennkapazität arbeitet, kann der Gesamtwirkungsgrad recht niedrig sein.
Andererseits kommt es bei überlasteten Transformatoren zu einem starken Anstieg der Kupferverluste, was ebenfalls den Wirkungsgrad verringert. Der optimale Betriebspunkt für maximale Effizienz liegt normalerweise bei einem bestimmten Prozentsatz der Nennlast des Transformators, typischerweise bei etwa 50 % bis 70 %. Aus diesem Grund ist es wichtig, den Transformator entsprechend dem erwarteten Lastprofil richtig zu dimensionieren.
Beispiele aus der Praxis
Werfen wir einen Blick auf ein reales Szenario. Eine kleine Industrieanlage hat kürzlich eine installiert11-kV-Trockenverteilungstransformator. Anfangs war die Belastung relativ gering, da sich die Anlage in der Anlaufphase befand. Der Transformator arbeitete effizient bei niedrigen Temperaturen und minimalen Verlusten.
Mit zunehmender Geschäftsausweitung nahm jedoch die Belastung des Transformators allmählich zu. Bald bemerkten sie, dass der Transformator heißer als normal lief. Nach einer Lastanalyse stellten sie fest, dass der Transformator überlastet war. Durch die Umsetzung von Lastabwurfmaßnahmen während der Spitzenzeiten und die Modernisierung einiger ihrer Geräte, um sie energieeffizienter zu machen, konnten sie die Last wieder auf die Nennkapazität des Transformators bringen, wodurch seine Leistung verbessert und seine Lebensdauer verlängert wurde.
Abschluss
Die Belastung eines Trockentransformators spielt eine entscheidende Rolle für seinen Betrieb. Unabhängig davon, ob es sich um die Größe der Last oder ihre Eigenschaften handelt, kann jeder Aspekt die Effizienz, Temperatur und Lebensdauer des Transformators beeinflussen. Als Lieferant bin ich bestrebt, unseren Kunden Transformatoren von höchster Qualität zu liefern und auch Beratung zum richtigen Lastmanagement anzubieten.
Wenn Sie auf der Suche nach einem Trockentransformator sind oder Ratschläge zur Bewältigung der Belastung Ihrer vorhandenen Transformatoren benötigen, zögern Sie nicht, sich an uns zu wenden. Wir sind hier, um Ihnen dabei zu helfen, die richtigen Entscheidungen zu treffen und den reibungslosen Betrieb Ihrer elektrischen Systeme sicherzustellen.
Referenzen
- Elektrische Energiesysteme: Eine konzeptionelle Einführung von Richard H. Lasseter
- Transformer Engineering: Design, Technology, and Diagnostics von GK Dubey
