Hallo! Als Lieferant von Trockenleistungstransformatoren in Industriequalität habe ich aus erster Hand gesehen, wie harmonische Störungen für Industriebetriebe ein echtes Ärgernis sein können. Oberschwingungen können alle möglichen Probleme verursachen, von Überhitzung und vorzeitigem Geräteausfall bis hin zu Problemen mit der Stromqualität und erhöhten Energiekosten. In diesem Blog-Beitrag werde ich einige Tipps geben, wie man harmonische Störungen in einem Trockentransformator in Industriequalität verhindern kann.
Harmonische Interferenz verstehen
Bevor wir uns mit den Präventionsstrategien befassen, gehen wir kurz darauf ein, was harmonische Störungen sind. Kurz gesagt handelt es sich bei Oberwellen um Ströme oder Spannungen, deren Frequenz ganzzahlige Vielfache der Grundfrequenz ist (normalerweise 50 oder 60 Hz). Diese Oberschwingungen werden durch nichtlineare Lasten wie Frequenzumrichter (VFDs), Computer und andere elektronische Geräte erzeugt.
Wenn diese nichtlinearen Lasten Strom ziehen, verzerren sie die Sinuswellenform der Stromversorgung und erzeugen Oberschwingungen. Diese Oberschwingungen können dann zurück in das Stromnetz gelangen und Probleme für andere Geräte, einschließlich des Leistungstransformators, verursachen.
Warum harmonische Interferenzen ein Problem für Transformatoren sind
Oberwellenstörungen können mehrere negative Auswirkungen auf Trockentransformatoren in Industriequalität haben:
- Überhitzung: Oberwellen erhöhen den effektiven Strom in den Transformatorwicklungen, was zu Überhitzung führen kann. Überhitzung kann die Lebensdauer der Transformatorisolierung verkürzen und zu einem vorzeitigen Ausfall führen.
- Erhöhte Verluste: Oberwellen erhöhen auch die Kern- und Kupferverluste im Transformator, was zu einem höheren Energieverbrauch und erhöhten Betriebskosten führen kann.
- Spannungsverzerrung: Oberschwingungen können Spannungsverzerrungen im Stromnetz verursachen, die die Leistung anderer an das gleiche System angeschlossener Geräte beeinträchtigen können.
Präventionsstrategien
Nachdem wir das Problem nun verstanden haben, schauen wir uns einige Strategien zur Vermeidung harmonischer Störungen in einem Trockentransformator in Industriequalität an.
1. Wählen Sie den richtigen Transformator aus
Der erste Schritt zur Vermeidung harmonischer Störungen besteht darin, den richtigen Transformator für Ihre Anwendung auszuwählen. Berücksichtigen Sie bei der Auswahl eines Transformators die folgenden Faktoren:
- K-Faktor-Bewertung: Der K-Faktor-Wert gibt die Fähigkeit des Transformators an, harmonische Ströme zu verarbeiten. Ein höherer K-Faktor bedeutet, dass der Transformator Oberwellen besser verarbeiten kann. Wählen Sie für Anwendungen mit hohem Oberwellengehalt einen Transformator mit einem K-Faktor von mindestens K-4 oder höher. Sie können sich unsere ansehenTrockener Leistungstransformator in IndustriequalitätOptionen, die für die Bewältigung unterschiedlicher Oberschwingungsbelastungen ausgelegt sind.
- Größe und Kapazität: Stellen Sie sicher, dass der Transformator für die Last richtig dimensioniert ist. Ein zu kleiner Transformator kann überhitzen, wenn er Oberschwingungsströmen ausgesetzt wird, während ein überdimensionierter Transformator ineffizient sein kann.
2. Verwenden Sie harmonische Filter
Oberschwingungsfilter sind Geräte, die dazu dienen, den Pegel der Oberschwingungen im Stromnetz zu reduzieren. Es gibt zwei Haupttypen von Oberschwingungsfiltern: passive und aktive.
- Passive Filter: Passive Filter bestehen aus Kondensatoren, Induktivitäten und Widerständen. Sie dienen dazu, Oberschwingungsströme aus dem Stromnetz zu blockieren oder abzuleiten. Passive Filter sind relativ einfach und kostengünstig, aber sie sind nur bei einem bestimmten Frequenzsatz wirksam.
- Aktive Filter: Aktive Filter sind fortschrittlicher als passive Filter. Sie nutzen elektronische Komponenten, um den Oberschwingungsgehalt des Stromnetzes aktiv zu überwachen und zu korrigieren. Aktive Filter sind teurer als passive Filter, aber sie reduzieren Oberwellen über einen weiten Frequenzbereich wirksamer.
3. Trennen Sie nichtlineare Lasten
Eine weitere Möglichkeit, harmonische Störungen zu verhindern, besteht darin, nichtlineare Lasten von linearen Lasten zu trennen. Nichtlineare Lasten wie Frequenzumrichter und Computer erzeugen Oberschwingungen, lineare Lasten wie Motoren und Heizungen hingegen nicht. Durch die Trennung dieser Lasten können Sie die Menge des Oberschwingungsstroms reduzieren, der in den Leistungstransformator fließt.
Beispielsweise können Sie separate Transformatoren für nichtlineare und lineare Lasten verwenden. Dies kann dazu beitragen, die Oberwellen zu isolieren und zu verhindern, dass sie andere Geräte im System beeinträchtigen.
4. Sorgen Sie für eine ordnungsgemäße Erdung und Verbindung
Eine ordnungsgemäße Erdung und Potentialausgleich sind für die Vermeidung harmonischer Störungen unerlässlich. Die Erdung bietet einen niederohmigen Pfad für Fehlerströme und hilft, die Spannung im Stromnetz zu stabilisieren. Durch die Kontaktierung wird sichergestellt, dass alle Metallkomponenten im elektrischen System das gleiche elektrische Potenzial haben, was dazu beiträgt, Stromschläge zu verhindern und das Risiko elektromagnetischer Störungen zu verringern.
Stellen Sie sicher, dass der Transformator und alle zugehörigen Geräte gemäß den relevanten Elektrovorschriften und -normen ordnungsgemäß geerdet und verbunden sind.
5. Überwachen und warten Sie den Transformator
Eine regelmäßige Überwachung und Wartung des Transformators ist entscheidend für die Vermeidung harmonischer Störungen. Durch die Überwachung der Leistung des Transformators können Sie Anzeichen von Oberschwingungsproblemen frühzeitig erkennen und Korrekturmaßnahmen ergreifen, bevor diese zu ernsthaften Schäden führen.
Zu den wichtigsten zu überwachenden Parametern gehören:
- Temperatur: Überwachen Sie die Temperatur der Transformatorwicklungen und des Kerns, um sicherzustellen, dass sie innerhalb der empfohlenen Grenzwerte arbeiten.
- Strom und Spannung: Überwachen Sie die Strom- und Spannungspegel im Transformator, um Anzeichen von Überlastung oder Spannungsverzerrung zu erkennen.
- Harmonischer Inhalt: Verwenden Sie einen Netzqualitätsanalysator, um den Oberschwingungsgehalt des Stromnetzes zu messen und mögliche Probleme zu identifizieren.
Stellen Sie zusätzlich zur Überwachung sicher, dass der Transformator regelmäßig gewartet wird, einschließlich Reinigung, Inspektion und Prüfung. Dadurch kann sichergestellt werden, dass der Transformator effizient und zuverlässig arbeitet.
Die Rolle hochwertiger Transformatoren bei der Abschwächung von Oberschwingungen

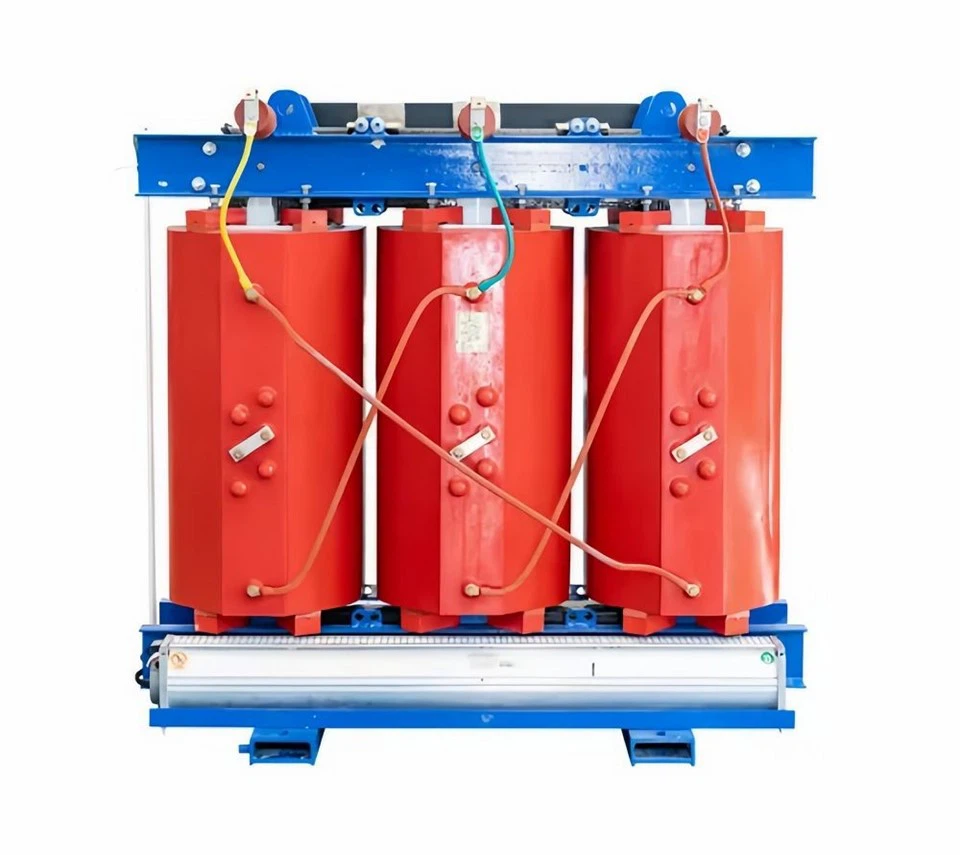

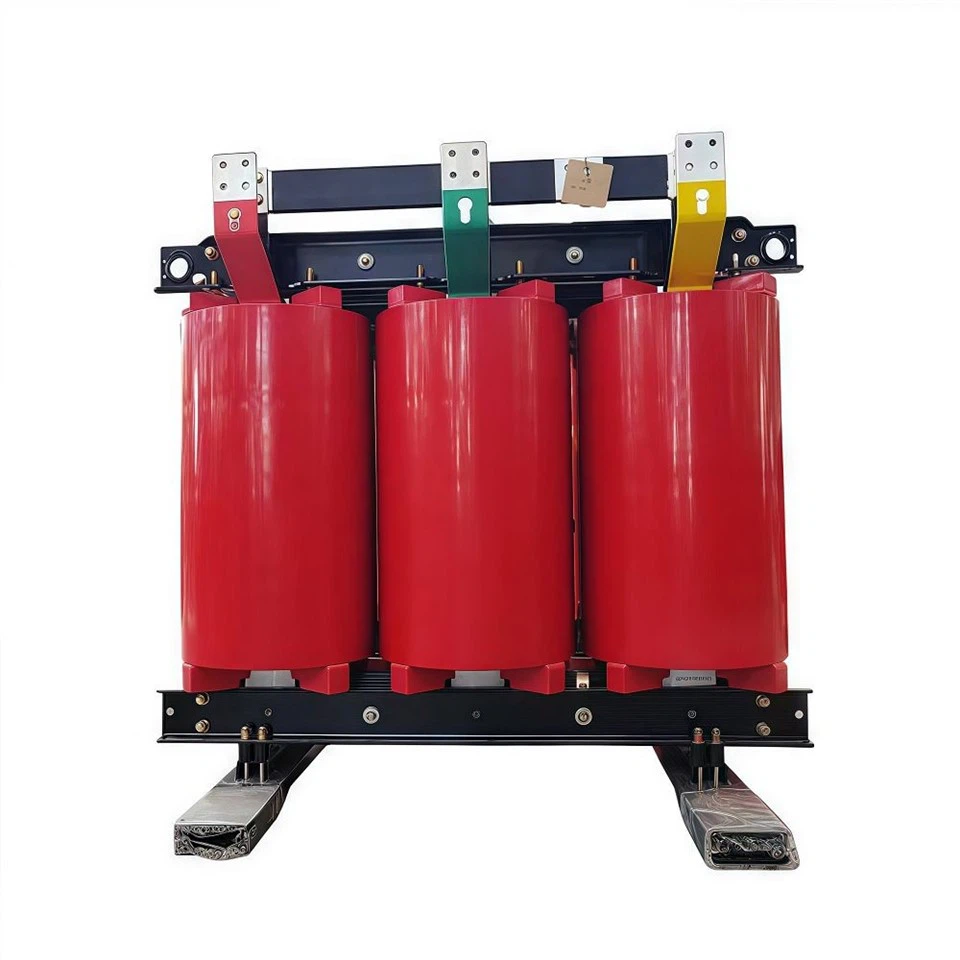

Die Investition in hochwertige Trockenleistungstransformatoren in Industriequalität kann erheblich zur Vermeidung von Oberschwingungsstörungen beitragen. Zum Beispiel unsere500-kVA-TrockentransformatorUndIsolations-Trockentransformator der F-Klassesind mit fortschrittlichen Isoliermaterialien und Konstruktionstechniken ausgestattet, die den Auswirkungen von Oberschwingungen besser standhalten können.
Diese Transformatoren sind so konstruiert, dass sie geringere Verluste und eine bessere thermische Leistung aufweisen, wodurch das Risiko einer Überhitzung durch Oberschwingungsströme verringert wird. Darüber hinaus erfüllen sie strenge Qualitätsstandards und gewährleisten so einen zuverlässigen Betrieb auch in rauen Industrieumgebungen.
Abschluss
Oberwellenstörungen können für Trockentransformatoren in Industriequalität ein ernstes Problem darstellen, müssen es aber nicht sein. Durch die Befolgung dieser Präventionsstrategien können Sie das Risiko von Oberschwingungsproblemen erheblich reduzieren und den zuverlässigen Betrieb Ihres Leistungstransformators sicherstellen.
Wenn Sie auf der Suche nach einem Trockentransformator in Industriequalität sind oder Hilfe bei der Oberwellenminderung benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die richtige Lösung für Ihre spezifischen Bedürfnisse zu finden. Kontaktieren Sie uns noch heute, um ein Gespräch über Ihre Anforderungen zu beginnen und darüber, wie wir Sie bei der Vermeidung harmonischer Störungen in Ihrem Stromnetz unterstützen können.
Referenzen
- Qualität elektrischer Energiesysteme von Roger C. Dugan, Mark F. McGranaghan, Surya Santoso und H. Wayne Beaty.
- Transformer Engineering: Design, Technology, and Diagnostics von GK Dubey.
