Einführung
Der 11-kV-Verteilungstransformator VKE hat internationale Anerkennung für seine effiziente Wärmeableitung, seine hervorragenden Isoliereigenschaften und seine hervorragende Witterungsbeständigkeit erlangt. Diese Serie wurde erfolgreich in anspruchsvollen afrikanischen Märkten eingesetzt. Dort haben unsere Transformatoren den schwierigen klimatischen Bedingungen zuverlässig standgehalten und leisten stets einen starken Beitrag zur Modernisierung der lokalen Energieinfrastruktur.
Spezifikationen
-Eingangsspannung: 11 kV
-Ausgangsspannung: 0,4 kV
-Kapazitätsbereich: 30–2.500 kVA
-Frequenz: 50 Hz
-Installation: Außen/Innen
-Höhe: Weniger als oder gleich 1.000 m
-Umgebungslufttemperatur: -25 Grad ~+40 Grad (Durchschnitt: +20 Grad)
Unser Bediener prüft jedes Detail des Kerns, um eine einwandfreie Leistung sicherzustellen.
Merkmale
-Niederspannungswicklungen- mit einer Leistung von 630 bis 2.000 kVA sind für eine erhöhte mechanische Festigkeit mit einer zylindrischen oder spiralförmigen Struktur ausgestattet.
-Eine Positionierungsstruktur wird hinzugefügt, um eine Verschiebung während des Transports zu verhindern. Alle Befestigungselemente sind mit Sicherungsmuttern ausgestattet, um ein Lösen im Langzeitbetrieb zu verhindern.
-Die Oberfläche wird einer Entfettungs-, Entrostungs- und Phosphatierungsbehandlung unterzogen, bevor sie mit Grundierung und Decklack beschichtet wird. Dadurch ist es für raue Umgebungen geeignet.
-Für einen sicheren und zuverlässigen Betrieb sind Schutzvorrichtungen wie Gasrelais, Überdruckventil, Ölstandsanzeige usw. integriert.
Unser Techniker montiert die wichtigsten Komponenten
Benutzerdefinierte Optionen
Elektrischer Parameter
- Spannungspegel: Eingangsspannung, Ausgangsspannung, Abgreifbereich
-Kapazität: Überlastkapazität, Sonderkapazität
-Frequenz: 50 Hz, 60 Hz
Struktur
-Wicklungskonfiguration: Kupfer- oder Aluminiumleiter, Isoliermaterialien, Vektorgruppe
-Kühlsystem: Öl-natürliche Luft-natürliche (ONAN), Öl-natürliche Luft-Zwangskühlung (ONAF), spezielles Kühldesign (für tropische Zonen)
Mechanische und Umweltbeständigkeit
-Schutzart: IP54, IP65, korrosionsbeständige-Behandlung (für Küstengebiete)
-Special Climate Condition: highland (altitudes>1.000 m), extreme Temperaturen (-40 Grad ~+50 Grad), erdbebensicheres Design (für seismische Zonen)
Zubehör
-Buchsen: Porzellan- oder Verbundbuchsen
-Ein-Laststufenschalter (OLTC)
-Farbe und Logo

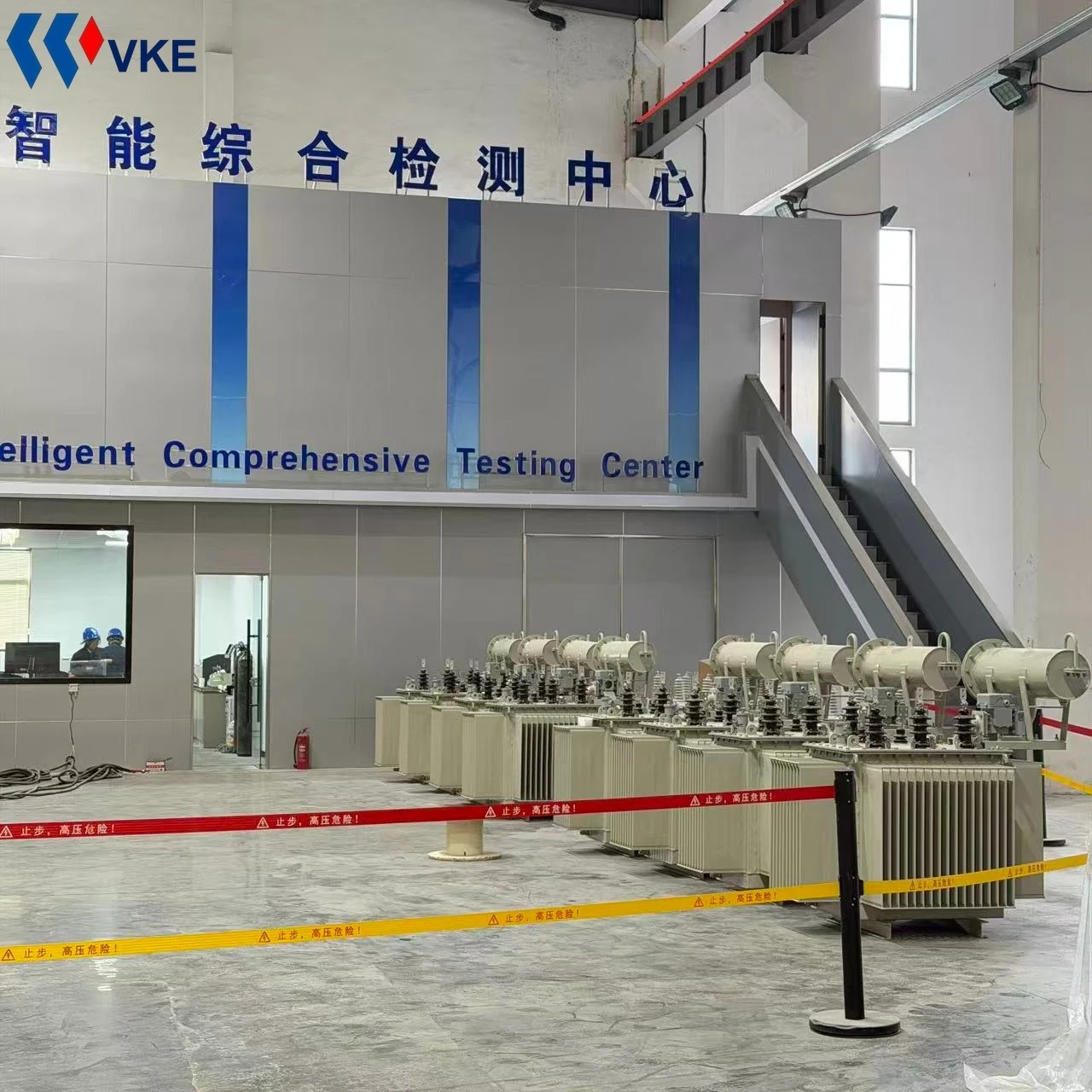

Unser Qualitätsprüfer führt Präzisionsprüfungen durch
Technische Fragen und Antworten zum 11-kV-Verteilungstransformator
F: Was sind die wichtigsten Punkte, auf die Sie bei der Installation achten sollten?
A: • Stabiles Fundament, horizontale Aufstellung, kein Kippen
• Ausreichender Wärmeableitungsraum (z. B. mindestens 1,5 m von Wänden entfernt)
•Erdungswiderstand Kleiner oder gleich 4 Ω
• Prüft: Ölstand, Abdichtung und Sauberkeit des Gehäuses
F: Was verursacht einen abnormalen Temperaturanstieg?
A: • Längere Überlastung
• Ausfall des Kühlsystems (Lüfter- oder Ölpumpenabschaltung)
• Verstopfung des Ölkreislaufs oder unzureichende Ölmenge
• Interner Kurzschluss oder schlechter Kontakt
F: Wie gehe ich mit Öllecks um?
A: • Kleinere Undichtigkeiten: Ziehen Sie die Schrauben fest oder ersetzen Sie die Dichtungen
• Schwere Lecks: Schalten Sie das Gerät aus, lassen Sie das Öl ab und reparieren oder ersetzen Sie Komponenten
