Einführung

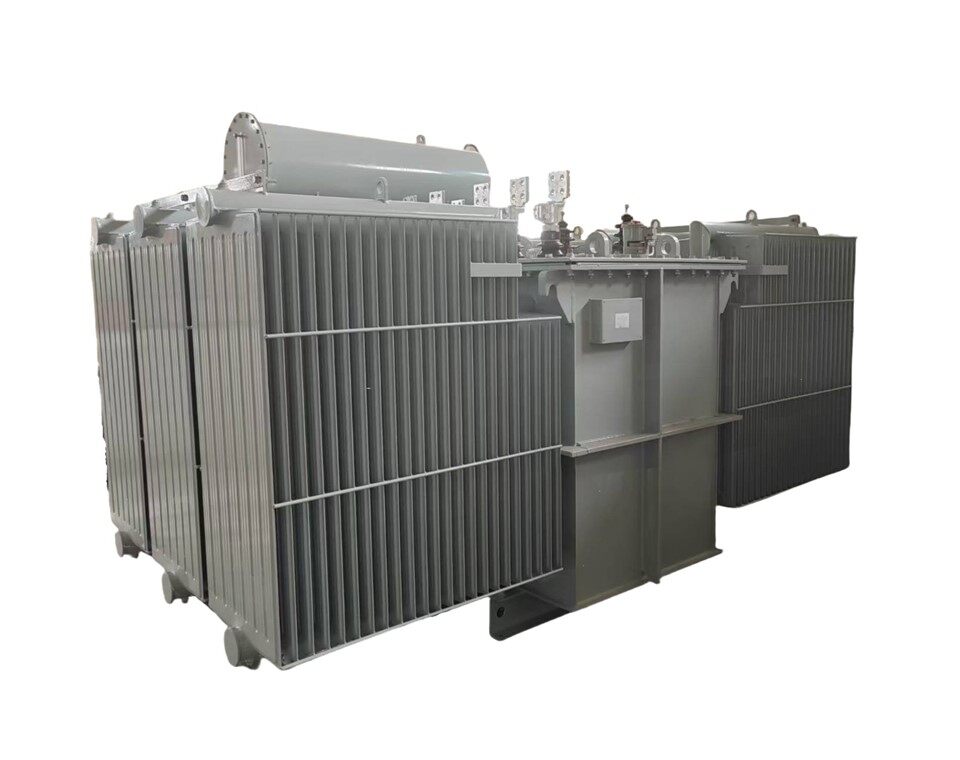

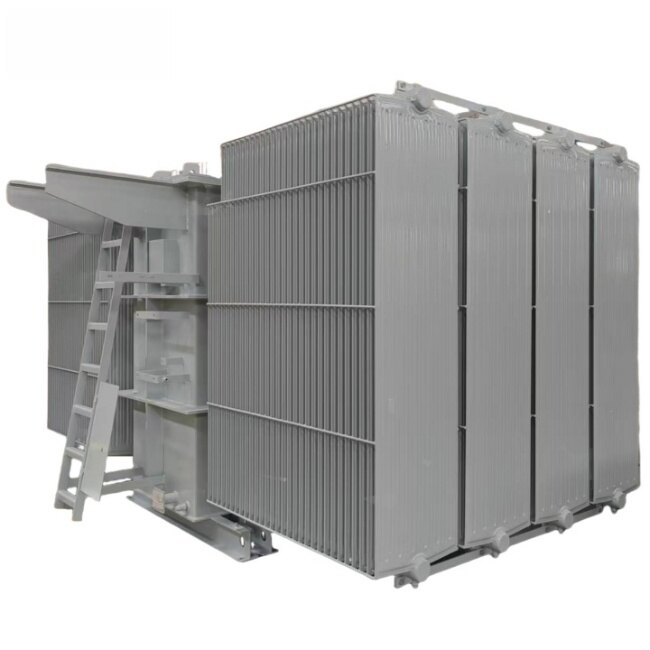

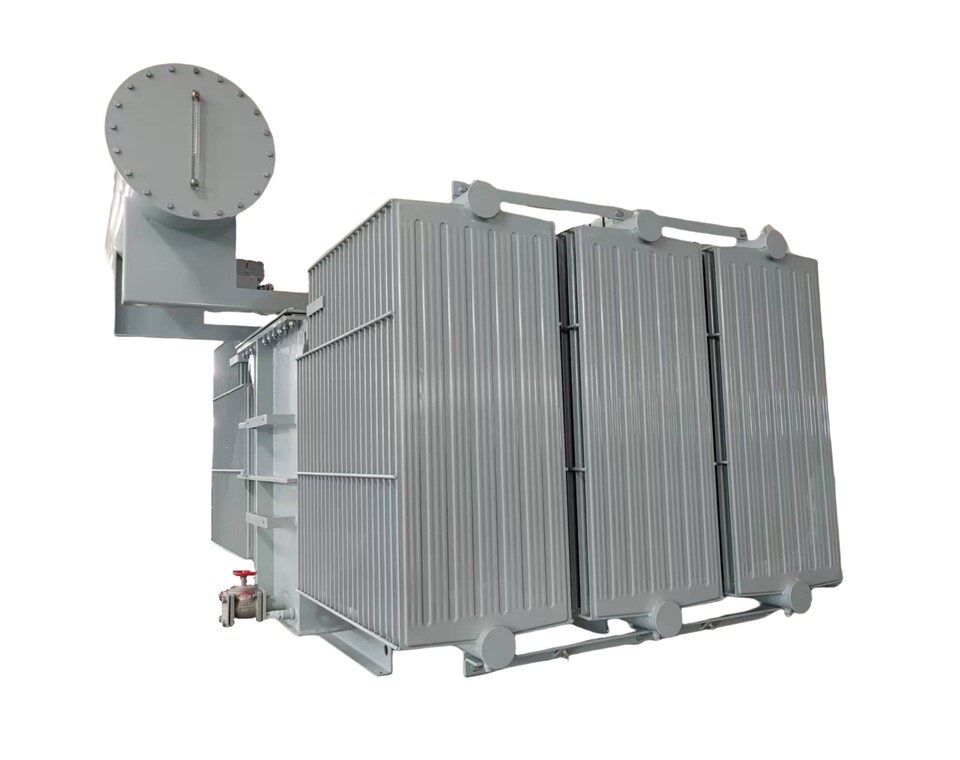

Produktname: Drei-Phase-Öl-Eintauchungstransformator (Modell-S11)
Nennkapazität: 30kva ~ 2.500 kva
Nennspannungsverhältnis: 10/0,4 kV, 35/0,4 kV
Vektorgruppe: Dyn11/Yyn0
No-Last-Verlust: 100W ~ 2,290W
Lastverlust: 630 W ~ 21.200 W
Kurzschlussimpedanz: 4%~ 5%
Nennfrequenz: 50 Hz
Strukturelles Design
Der dreiphasen -Öl -Eintauchungstransformator verwendet Mineralöl sowohl als Isolierung als auch als Kühlmedium. Durch ein sorgfältig gestaltetes Ölzirkulationssystem erreicht der Transformator eine effiziente Wärmeableitung und kann mit großer Kapazitätsstromübertragungsanforderungen umgehen.
Das Dreiphasen -ausgewogene Design verbessert die Effizienz der Leistungsumwandlung und sorgt auch für die Stabilität des Systembetriebs. Diese Merkmale machen den Transformator besonders geeignet für große und mittelgroße Industrieprojekte und städtische Stromnetzbauen.
Die Isoliereigenschaften von Öl bieten zuverlässige Schutz für interne Komponenten und beseitigen die durch Hochspannungen ausgelösten Sicherheitsrisiken effektiv. In der Zwischenzeit verlangsamt sich das Öl -eingetauchtes Design im Alterungsprozess von Isoliermaterialien und erweitert so die Lebensdauer des Transformators erheblich.
Komponenten-Hochspannungsbuchse, niedrige Spannungsbuchse, Ölkonservator
Technische Leistung
Der dreiphasen-Öl-Eintauchungstransformator nutzt hochwertige kaltgeschaltete Siliziumstahlblätter für seinen Kern. In Kombination mit optimierten Wicklungsdesigns hält der Transformator keine Last- und Lastverluste bei relativ niedrigen Werten.
Ein vollständiges Kühlsystem durch natürliche Konvektion oder erzwungene Ölzirkulation stellt sicher, dass der Transformator unter unterschiedlichen Lastbedingungen geeignete Betriebstemperaturen beibehält.
Der stahlgeschweißte Öltank schweißte Schweißstock bietet nicht nur einen zuverlässigen mechanischen Schutz, sondern zeigt auch einen hervorragenden seismischen Widerstand. Folglich kann sich der Transformator an verschiedene komplexe Umgebungen anpassen.
Die integrierten Schutzgeräte wie Gasrelais, Druckentlastungsventil und Temperaturüberwachungssystem bieten umfassende Schutzmaßnahmen für den Betrieb des Transformators.
Schutzgeräte Gasrelais, DruckREliefVAlveÖlstandsanzeige, Öltemperaturregler
Praktische Anwendung
Der Schutzgrad des dreiphasen -Öl -Eintauchungstransformators erreicht typischerweise IP55 oder höher, was sich effektiv gegen Umweltfaktoren wie Feuchtigkeit und Staub widersetzt. Außerdem ermöglicht eine breite Palette von Betriebstemperatur (-25 Grad bis +40 Grad) den Transformator in den meisten Ländern und Regionen.
Aus wirtschaftlicher Sicht führen die anfänglichen Investitionen für den Transformator moderat, aber die niedrigen Betriebs- und Wartungskosten in Verbindung mit einer Lebensdauer von 30+ Jahren zu überlegenen wirtschaftlichen Vorteilen.
Benutzerdefinierter Dienst
Wir können maßgeschneiderte Designs basierend auf spezifischen Anforderungen wie Kapazität, Spannungsniveau und anderen technischen Parametern entwickeln. Wir unterstützen auch die Anpassungen für spezielle Betriebsumgebungen. Bitte kontaktieren Sie uns, um die Anpassungsoptionen zu besprechen.
