Einführung

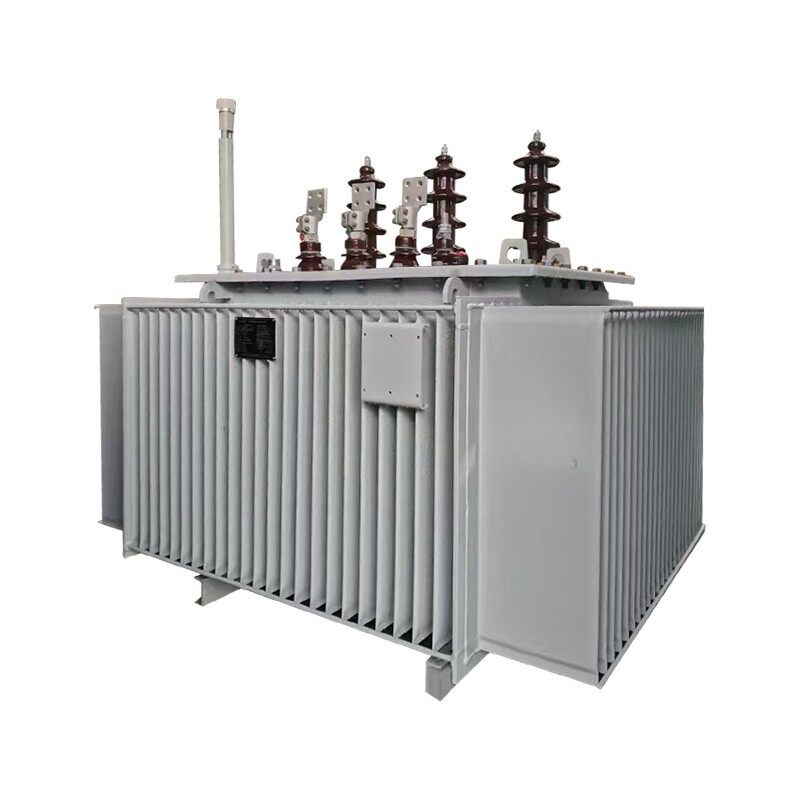

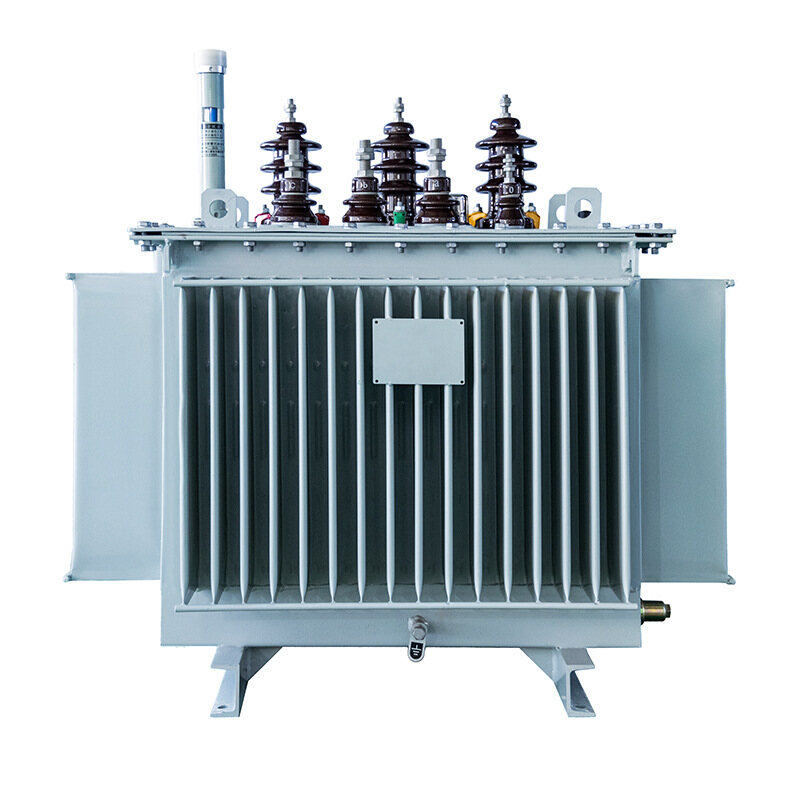

VKE 20KV Oil-eingetauchtes Verteilungstransformator, das durch verbesserte Effizienz und Sicherheit gekennzeichnet ist, wird mit einem hochdurchlässigen Siliziumstahlkern und einem isolierenden Öl mit einem hohen Zündpunkt hergestellt.
Strukturelle Merkmale
Kernist der Magnetkreis Teil des Transformators. Es besteht aus laminierten Siliziumstahlblättern, um Wirbelstromverluste zu reduzieren.
Wicklungensind der elektrische Schaltkreis des Transformators. Sie bestehen aus isolierten Kupferdrähten, um eine optimale elektrische Leistung zu gewährleisten.
Isolierölspielt die Rolle der Isolierung, der Wärmeabteilung und der Bogenunterdrückung. Das häufig verwendete Isolieröl umfasst Mineralöl und synthetisches Öl.
Öltankbeherbergt das Isolieröl und den aktiven Teil des Transformators - Kern und Wicklungen. Es besteht aus geschweißten Stahlplatten und bietet eine hervorragende Versiegelung und mechanische Festigkeit.
Tap Changerwerden verwendet, um die Ausgangsspannung des Transformators anzupassen, um unterschiedliche Lastanforderungen zu erfüllen.
Produktionsprozess
Materialvorbereitung- Rohstoffe einschließlich Siliziumstahl, Kupferdrähte, Isoliermaterialien, Isolieröl usw. gemäß Konstruktionsspezifikationen vorbereiten.
Kernkonstruktion- Schneiden Sie die Siliziumstahlblätter, um den Kern des Transformators zu bilden und zu stapeln.
Wicklung- Wickeln Sie die Kupferleiter in die Spulen (primäre/sekundäre Wicklungen) und führen Sie eine Isolationsbehandlung durch.
Montage- Machen Sie den Kern, Wicklungen, Öltank und andere Komponenten zusammen, um einen vollständigen Transformator zu erstellen.
Ölfüllung- Injektieren Sie die angegebene Menge an Isolieröl in den Öltank und führen Sie eine Vakuumbehandlung durch, um Gase und Feuchtigkeit zu entfernen.
Testen- Führen Sie Tests einschließlich elektrischer Leistungstests, Temperaturanstiegstests, isolierende Standestests usw. durch, um die Einhaltung der Qualität zu überprüfen.
Verpackung & Versand- Verpacken Sie den qualifizierten Transformator, die Labels für die Zertifizierung und geben Sie dann an den Logistikpartner für den Versand.
Wartung
1. Überwachen Sie die Parameter wie Ölstand, Öltemperatur, Ölqualität usw., um eine ordnungsgemäße Ölzirkulation und Wärmeableitungsleistung sicherzustellen
2. Routine -Oberflächenreinigung durchführen, um die Sauberkeit aufrechtzuerhalten; Klare Belüftungsöffnungen und Kühlflossen von Obstruktionen; Entfernen Sie angesammelten Staub auf Buchsen und Heizkörpern
3. und festziehen alle Befestigungselemente wie Bolzen, Klemmen usw.; Überprüfen Sie die Verbindungen und die Erdungsintegrität
4. Estable -Betriebsaufzeichnungen und Wartungsarchive; Verfolgen Sie historische Daten für die Trendanalyse; Implementieren Sie die Vorhersagewartung anhand der Analyseergebnisse
